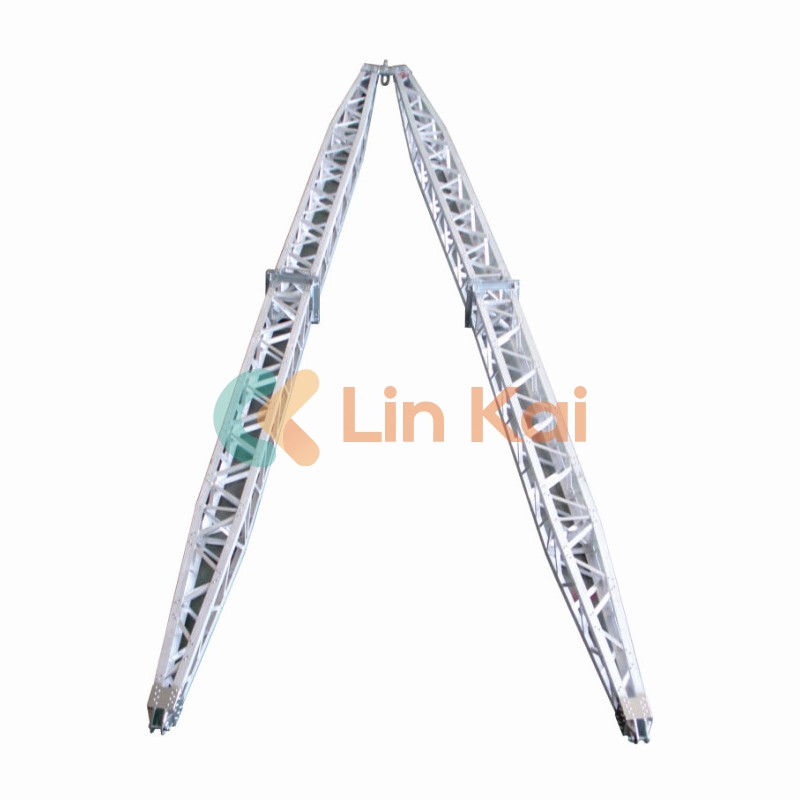

ΕναΠόος πλέγμαείναι ένα προσωρινό, κατασκευασμένο πλαίσιο ανύψωσης που χρησιμοποιείται για την αύξηση, τη θέση και την εγκατάσταση πόλων, πύργων και σχετικού εξοπλισμού κατά τη διάρκεια της στύσης της γραμμής μετάδοσης, της τηλεπικοινωνίας και της χρησιμότητας. Σε αντίθεση με τους πόλους ενός σωλήνα ή σωληνοειδούς τζιν, ο σχεδιασμός πλέγματος Α-σχήματος Α χρησιμοποιεί ένα ανοιχτό, τριγωνικό πλαίσιο που συνδυάζει υψηλή αντοχή, χαμηλό βάρος και στρεπτική δυσκαμψία. Αυτή η διαμόρφωση το καθιστά ιδιαίτερα κατάλληλο για την ανύψωση και την επάνω ολοκληρωμένα τμήματα πύργου, τα συγκροτήματα κεραίας, τα crossarms και παρόμοια εξαρτήματα όπου απαιτείται ελεγχόμενη, καθοδηγούμενη ανύψωση και συμπαγές αποτύπωμα στο χώρο. Οι κατασκευαστές συνήθως προσφέρουν πόλους τζιν πλέγματος σχήματος Α σε χαλύβδινες παραλλαγές αλουμινίου και υψηλής εφελκυσμού για την εξισορρόπηση της φορητότητας, της αντοχής και της αντοχής στη διάβρωση.

Στην πράξη, ο πόλης τζιν πλέγμα Α-σχήματος είναι αγκυροβολημένο ή κοντά στη βάση της δομής και συνδέεται με το τμήμα που πρέπει να ανεγερθεί. Στη συνέχεια χρησιμοποιούνται τα βαρούλκα, τα μπλοκ αρπάγης και η ελεγχόμενη εξάρτηση για την ανύψωση και την περιστροφή του τμήματος στη θέση του. Επειδή το τζιν πόλο λειτουργεί ως ελεγχόμενος βραχίονας μοχλού και σημείο του jack, μειώνει την ανάγκη για μεγάλους κινητούς γερανούς σε απομακρυσμένες ή περιορισμένες θέσεις και επομένως είναι μια κοινή λύση για στύση μετάδοσης, διανομής και απομακρυσμένης τηλεπικοινωνιακής στύσης. Η τεχνική είναι ευρέως τεκμηριωμένη σε διαδικασίες πεδίου και SOP για την κατασκευή γραμμών και την εργασία πύργου.

Πώς λειτουργεί (σχεδιασμός, βασικές παράμετροι και τι να καθορίσετε πότε αγοράζετε)

Πώς μεταφράζει ένα πλέγμα πλέγματος Α-σχήματος μεταφράζει ένα μικρό βαρούλκο σε ένα ασφαλές, προβλέψιμο ανελκυστήρα; Στον πυρήνα του, ο τζιν πόλος μετατρέπει τη δύναμη του βαρούλκου εφελκυσμού σε μια στιγμή για το σημείο περιστροφής στη βάση βάσης. Η γεωμετρία του πλέγματος σχήματος Α διατηρεί το υλικό λεπτό και το φως ενώ χρησιμοποιεί τριγωνικά μέλη για να αντισταθεί στην κάμψη και τη στρέψη, διανέμοντας φορτία μέσω πολλαπλών ποδιών και κόμβων στη στήριξη και όχι σε έναν μόνο σωλήνα. Το συγκρότημα κορυφής/κεφαλής είναι σχεδιασμένο για να δεχτεί διαφορετικά εξαρτήματα (σταθερή κεφαλή, κεφαλή ανοδικής κεφαλής, κεφαλή διπλής χρήσης) και μπλοκ εξάρτησης, επιτρέποντας στο τζιν πόλο να ταιριάζει με το προφίλ ανύψωσης του τμήματος πύργου.

Παρακάτω είναι ένας πίνακας συνοπτικών τεχνικών παραμέτρων που χρησιμοποιούν συνήθως οι ομάδες προμηθειών και οι μηχανικοί της τοποθεσίας για να συγκρίνουν τα μοντέλα πόλης πλέγματος σχήματος πλέγματος. Αυτά είναι αντιπροσωπευτικά πεδία και τυπικές περιοχές-οι ακριβείς τιμές ποικίλλουν ανάλογα με τον κατασκευαστή και το μοντέλο, επομένως πάντα ζητούν πιστοποιητικά για συγκεκριμένα μοντέλα, αναφορές δοκιμών και διαγράμματα φόρτωσης.

Τι πρέπει να επιμείνετε στα δεδομένα του εργοστασίου και στα έγγραφα παράδοσης; Πάντα να ζητάτε: Πιστοποιημένες αναφορές δοκιμών υλικού (εφελκυσμό, απόδοση), διαστάσεις σχέδια, διάγραμμα φορτίου κατασκευαστή (συμπεριλαμβανομένης της ικανότητας ανύψωσης σε διαφορετικές γωνίες), αρχεία συγκόλλησης/πριτσίνια, εάν ισχύει, πιστοποιητικά δοκιμών για μπλοκ Winches/Snatch που παρέχονται και γραπτή επιθεώρηση και εγχειρίδιο συντήρησης. Αυτά τα έγγραφα γεφυρώσουν το χάσμα μεταξύ μιας γενικής προδιαγραφής και της πραγματικής ασφαλούς λειτουργικής ικανότητας του τζιν στον ιστότοπό σας.

Πώς να ταιριάξετε ένα τζιν με τις απαιτήσεις του ιστότοπού σας-μια σύντομη λίστα ελέγχου που ενσωματώνεται στην τεχνική ροή εργασίας: Προσδιορίστε το βάρος που ανεγέρθηκε και το κέντρο της γραμμής, καθορίστε τα διαθέσιμα σημεία αγκύρωσης και τη γεωμετρία βάσης, υπολογίστε την απαιτούμενη στιγμή (βραχίονας του μοχλού × μοχλός) και επιλέξτε ένα pole gin με δημοσιευμένη χωρητικότητα στη γωνία εργασίας που θα χρησιμοποιήσετε. Όταν τα φορτία πύργου ή φορτία ανέμου/πάγου σπρώχνουν το φάκελο, αναβαθμίστε τα μοντέλα υψηλότερης χωρητικότητας ή επιλέξτε σειρά ενισχυμένων χάλυβα σχεδιασμένη για βαριά υπηρεσία. Τα διαγράμματα φορτίου του κατασκευαστή και τα σχετικά πρότυπα τζιν πόλων θα πρέπει να χρησιμοποιούνται για την επικύρωση της επιλογής σας.

Γιατί να επιλέξετε ένα πόλο πλέγματος Α-σχήματος

Γιατί οι έμπειροι εργολάβοι επιλέγουν το πόλο πλέγματος A-Shape Gin Pole σε εναλλακτικές λύσεις; Οι λόγοι εμπίπτουν σε επιχειρησιακές, υλικοτεχνικές και ασφαλείς κατηγορίες.

Πρώτον, η επιχειρησιακή απόδοση: το σχήμα πλέγματος Α αποδίδει μια εξαιρετική αναλογία αντοχής προς βάρος. Σε σύγκριση με τους μεμονωμένους πόλους τζιν συγκρίσιμων ροπών ανύψωσης, τα τμήματα πλέγματος είναι ελαφρύτερα με τη μεταφορά και ευκολότερη συναρμολόγηση, μειώνοντας τις ώρες του ανθρώπου κατά τη διάρκεια της κινητοποίησης. Τα τριγωνικά μέλη αντιστέκονται στο στρεπτικό λυγισμό όταν ο πόλος λειτουργεί σε off-vertical γωνίες κατά τη διάρκεια μιας αναβαθμιστικής ακολουθίας, πράγμα που σημαίνει μια πιο σταθερή, πιο ελεγχόμενη ανύψωση.

Δεύτερον, η προσαρμοστικότητα του τόπου: Οι πόλοι τζιν πλέγματος σχήματος Α συχνά έρχονται σε αρθρωτά τμήματα που είναι καρφωμένα ή βιδωμένα μαζί. Αυτή η modularity επιτρέπει στα πληρώματα να προσαρμόσουν το συναρμολογημένο ύψος στους περιορισμούς της τοποθεσίας, μειώνοντας την ανάγκη για ένα υπερμεγέθη γερανό ή ένα δεύτερο γερανό. Σε πολλά αγροτικά ή ορεινά έργα μετάδοσης, αυτή η εφοδιαστική απλοποίηση μεταφράζεται σε σημαντικές εξοικονομήσεις κόστους και χρονοδιαγράμματος.

Τρίτον, η ασφάλεια και η κανονιστική ευθυγράμμιση: ο σχεδιασμός και η χρήση των πόλων τζιν αντιμετωπίζονται στα πρότυπα της βιομηχανίας και στις αποδεκτές διαδικασίες (για παράδειγμα, η καθοδήγηση του TIA/ANSI Gin Pole και τα έγγραφα IEEE που περιγράφουν όρια και πρωτόκολλα δοκιμών για τους πόλους τζιν που χρησιμοποιούνται στην εργασία επικοινωνίας και μετάδοσης). Τα πληρώματα πεδίου θα πρέπει να ακολουθούν μια γραπτή SOP που καλύπτει τη διαμόρφωση της εξάρτησης, τον σχεδιασμό αγκυροβόλησης, τις γραμμές ετικετών, τις ζώνες αποκλεισμού, την επιθεώρηση πριν από την ανύψωση και τις διαδικασίες μείωσης έκτακτης ανάγκης. Αρκετές δικαιοδοσίες ενσωματώνουν αυτά τα πρότυπα σε τοπικούς κανονισμούς ή κανόνες εργοδότη για την εργασία του πύργου. Η χρήση του εξοπλισμού που έχει κατασκευαστεί σε αναγνωρισμένα πρότυπα και λειτουργεί σε τεκμηριωμένα SOPS μειώνει τον κίνδυνο και παρέχει νομική και ασφάλιση σαφήνεια σε περίπτωση συμβάντος.

Κριτικές εκτιμήσεις για την ασφάλεια (τι να ελέγξετε σε κάθε ανελκυστήρα): Μην υπερβαίνετε τις ονομαστικές ικανότητες στη δεδομένη γωνία εργασίας. Βεβαιωθείτε ότι οι καρφίτσες και οι συνδετήρες βαθμολογούνται και ασφαλίζονται. Βεβαιωθείτε ότι τα φρένα και τα μπλοκ των βαρώνι είναι σε πιστοποιημένη κατάσταση. Παρακολούθηση της ταχύτητας του ανέμου και αναστέλλει ανελκυστήρες όταν οι ριπές απειλούν τη σταθερότητα. και να σχεδιάσετε μια ελεγχόμενη διαδρομή μείωσης σε περίπτωση που αποτύχει το κύριο βαρούλκο. Πολλά εγχειρίδια προμηθευτών και SOPS SOPS απαιτούν επίσης ρεκόρ δοκιμών φορτίου και οπτικής επιθεώρησης πριν από την πρώτη χρήση σε έναν ιστότοπο. Αυτοί οι πρακτικοί έλεγχοι ακολουθούν τις ίδιες αρχές που βρέθηκαν σε δημοσιευμένες SOP για επιχειρήσεις τζιν.

Πώς να μειώσετε τον κίνδυνο ανθρώπων και εξοπλισμού: Αντιστοιχίστε έναν ενιαίο αρμόδιο επιβλέποντα ανελκυστήρα με εξουσία πάνω από τον ανελκυστήρα, επικοινωνήστε το σχέδιο ανελκυστήρα και τα σήματα σε όλο το προσωπικό, τοποθετήστε τις ζώνες αποκλεισμού και διατηρήστε σαφείς τους μη βασικούς εργαζόμενους. Οι λίστες ελέγχου πριν από την ανύψωση θα πρέπει να περιλαμβάνουν επαλήθευση των ροπών ροπής συναρμολόγησης του κατασκευαστή/ροπές, γωνίες εξάρτησης, αξιολογήσεις αγκύλων και σταθερότητα άγκυρας. Όπου είναι διαθέσιμο, χρησιμοποιήστε βαρούλκα με παρακολούθηση ροπής ή φορτώστε τα κύτταρα για να καταγράφετε ενεργά τη δύναμη ανύψωσης και να αποφύγετε τις ακούσιες υπερφόρτητες. Αυτοί οι έλεγχοι είναι απλοί, αλλά κάνουν τη διαφορά μεταξύ των ρουτίνα ανελκυστήρων και των περιστατικών που προκαλούν υπερβάσεις διακοπής και κόστους.

Κόμβος 4 - Δύο κοινές ερωτήσεις (Q & A) και κλείστε με μάρκα και επαφή

Ε: Πώς μπορώ να ξέρω ποιος τύπος κεφαλής (ανοδική VS σταθερή) χρειάζομαι για την παραγγελία μου τζιν;
Α: Επιλέξτε μια ανοδική κεφαλή εάν η λειτουργία απαιτεί περιστροφή ενός πλήρους τμήματος πύργου από οριζόντια έως κάθετη (η ανοδική κεφαλή επιτρέπει την ελεγχόμενη περιστροφή και συνήθως ενσωματώνει ένα σύστημα περιστροφής ή πτώσης), επιλέξτε μια σταθερή κεφαλή εάν θα σηκωθείτε κάθετα ή θα χρησιμοποιήσετε τον πόλο του τζιν ως στατικό σημείο ανύψωσης. Εάν η εργασία τοποθεσίας συνδυάζει και τις δύο εργασίες, καθορίστε μια κεφαλή διπλής χρήσης, έτσι ώστε ο ίδιος τζιν πόρος υποστηρίζει τόσο τους κατακόρυφους ανελκυστήρες όσο και τις λειτουργίες αναβάθμισης χωρίς τον εκσυγχρονισμό πεδίου-επαληθεύστε πάντα το διάγραμμα φορτίου του κατασκευαστή για την επιλεγμένη διαμόρφωση κεφαλής.

Ε: Ποιες επιθεωρήσεις και συντήρηση ρουτίνας θα διατηρήσουν ασφαλές για χρόνια ένα πλέγμα τζιν με πλέγμα;
A: Επιθεωρήστε πριν από κάθε χρήση (ελέγξτε πριτσίνια/μπουλόνια, αναζητήστε ρωγμές μαλλιών ή διάβρωση στα μέλη, επαληθεύστε την αφοσίωση των ακίδων και τα κλιπ ασφαλείας, τα φρένα και τα σύρματα με σχοινί). Πρόγραμμα δοκιμής φόρτωσης έτσι ώστε κάθε παραδοθείσα μονάδα να διατηρεί την πιστοποιημένη ικανότητα ανύψωσης. Κρατήστε τα αρχεία επιθεώρησης για να επιδείξετε τη δέουσα επιμέλεια στους πελάτες και τις αρχές ασφαλείας.

Συμπερασματικά, ο πόλης πλέγματος σχήματος Α είναι ένα αποδεδειγμένο, αποτελεσματικό εργαλείο για την ανέγερση πόλων μετάδοσης, πύργων τηλεπικοινωνιών και παρόμοιων δομών όπου η κινητικότητα, ο έλεγχος και η ευνοϊκή αναλογία αντοχής προς βάρος είναι προτεραιότητες. Η modularity, οι επιλογές του τύπου κεφαλής και τα τεκμηριωμένα διαγράμματα φόρτωσης καθιστούν απλό για να ταιριάζει με ένα μοντέλο στις ανάγκες του ιστότοπού σας. Η σχεδίαση και η επιχειρησιακή του πρακτική ευθυγραμμίζονται με τα καθιερωμένα πρότυπα και τα SOP που χρησιμοποιούνται σε ολόκληρο τον κλάδο. Για τις ομάδες που αξιολογούν τις επιλογές, ζυγίζουν το συνολικό κόστος του κύκλου ζωής (προμήθεια, μεταφορές, ώρες πληρώματος για συναρμολόγηση και συντήρηση) αντί για τιμή αγοράς μόνο-εκεί όπου τα συστήματα πλέγματος σχήματος A δείχνουν συνήθως πλεονέκτημα. Για επαγγελματικές προμήθειες και τεχνική υποστήριξη σε πόλους τζιν πλέγματος Α, εξετάστε τις σειρές προϊόντων της Lingkai. Τα μοντέλα τους είναι διαθέσιμα με πλήρη τεχνική τεκμηρίωση, διαγράμματα φόρτωσης και υποστήριξη μετά την πώληση.Επικοινωνήστε μαζί μαςΓια τα φύλλα μοντέλων, τα πιστοποιητικά εργοστασίων και τη συμβουλή επιλογής ειδικών για τον ιστότοπο-η ομάδα μας θα απαντήσει με λεπτομερείς προτάσεις και επιλογές παράδοσης.
