Πώς μπορούν τα εργαλεία έλξης ηλεκτρικού καλωδίου να μειώσουν τον χρόνο εγκατάστασης χωρίς να καταστρέψουν το καλώδιο;

Περίγραμμα και Υπόσχεση Αναγνώστη

Με τι θα φύγεις

• Ένας απλός αγγλικός χάρτης των κατηγοριών εργαλείων και του τι επιδιορθώνει το καθένα πραγματικά στον ιστότοπο.
• Ένας πίνακας αποφάσεων που μπορείτε να αντιγράψετε σε μια εσωτερική λίστα ελέγχου αγορών.
• Μια επαναλαμβανόμενη ροή εργασίας (pre-pull → pull → post-pull) που μειώνει την τριβή και την εκ νέου επεξεργασία.
• Σημειώσεις εστιασμένες στον αγοραστή για σύγκριση προμηθευτών πέρα ​​από τη «χαμηλότερη τιμή».

Τα πιο κοινά σημεία πόνου στο τράβηγμα καλωδίου

Στα χαρτιά, το τράβηγμα του καλωδίου είναι "απλώς έλξη". Στην πραγματικότητα, είναι ένα πρόβλημα συστήματος: γεωμετρία διαδρομής, κατάσταση επιφάνειας, βάρος καλωδίου, λίπανση, Ο έλεγχος της έντασης και η πειθαρχία χειρισμού στοιβάζονται όλα μαζί. Εδώ είναι τα σημεία πόνου που εμφανίζονται τόσο σε μικρές έλξεις αγωγών όσο και σε εγκαταστάσεις μεγάλων τάφρων.

1) Αιχμές τριβής που σταματούν την έλξη

Η τριβή δεν είναι ομοιόμορφη. Αυξάνεται σε στροφές, μετατοπίσεις, μεταβάσεις αγωγών και τραχιά σημεία εισόδου. Εάν δεν διαχειριστείτε αυτές τις αιχμές, θα έχετε στάσεις, υπερθέρμανση στα σημεία επαφής ή «τραβήγματα ήρωα» που υπερβαίνουν την ασφαλή τάση.

2) Γράψιμο του καλωδίου και ζημιά στη μόνωση

Η ζημιά συχνά προέρχεται από τα βασικά: αιχμηρές άκρες στα στόμια των αγωγών, σύρσιμο σε τραχιές βάσεις τάφρων, κύλινδροι τοποθετημένοι πολύ μακριά μεταξύ τους ή τραβώντας κεφαλές που δεν έχουν μέγεθος και δεν ευθυγραμμίζονται σωστά.

3) Παραβιάσεις ακτίνας κάμψης σε γωνίες και φρεάτια

Ακόμη και όταν ένα πλήρωμα πιστεύει ότι «το άργησε», μια κακή ρύθμιση στις γωνίες μπορεί να αναγκάσει τις σφιχτές στροφές. Αυτό μπορεί να μειώσει τη διάρκεια ζωής του καλωδίου και να δημιουργήσει μελλοντικά σφάλματα.

4) Ανεξέλεγκτη τάση και συστροφή

Η συστροφή μπορεί να καταπονήσει τους αγωγούς και να δημιουργήσει προβλήματα χειρισμού κατάντη. Ο κακός έλεγχος τάσης αυξάνει επίσης τον κίνδυνο για τα πληρώματα και τον εξοπλισμό. Εδώ έχει σημασία η σωστή γραμμή έλξης, οι στροφές και η προσέγγιση τάνυσης.

5) Απώλεια παραγωγικότητας από εργαλεία δοκιμής και λάθους

Εάν το πλήρωμα φτάσει με «κυρίως τα σωστά πράγματα», θα αφιερώσει χρόνο αυτοσχεδιάζοντας — συχνά με αποτελέσματα που φαίνονται καλά σήμερα και αποτυγχάνουν αργότερα. Ένα προγραμματισμένο σύνολο εργαλείων είναι συνήθως φθηνότερο από ένα μόνο επαναφορά.

Ομάδες εργαλείων που λύνουν αυτά τα σημεία πόνου

Μια ισχυρή εργαλειοθήκη καλύπτει τρεις εργασίες:οδηγός(διαδρομή ελέγχου και στροφή),Τραβήξτε(παρέχετε πρόσφυση με ασφάλεια), καιπροστατεύω(αποτροπή τριβής, σύνθλιψης και συστροφής). Παρακάτω είναι ο πυρήναςΕργαλεία έλξης ηλεκτρικών καλωδίωνομάδες και πώς αντιστοιχίζονται σε προβλήματα του πραγματικού κόσμου.

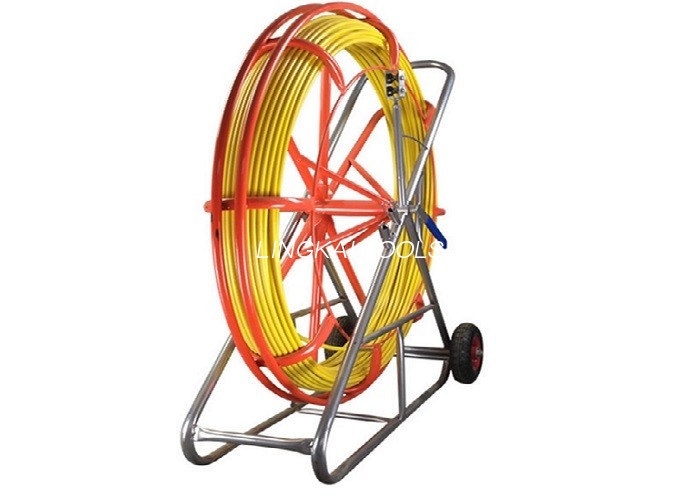

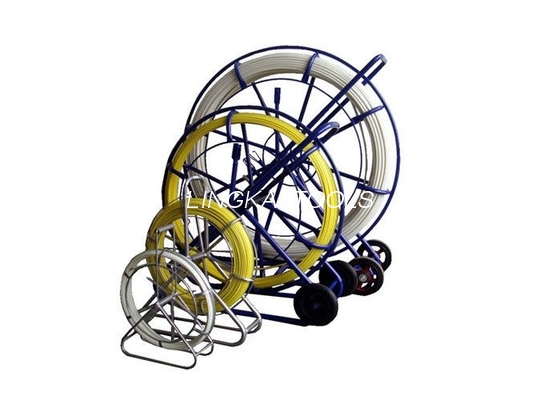

Α) Καλάμια αγωγών και συστήματα ψαριών

• Τι κάνουν:Δημιουργήστε μια πιλοτική διαδρομή μέσω του αγωγού/αγωγών, ώστε να μπορείτε να τραβήξετε ένα σχοινί/γραμμή χωρίς να καταστρέψετε το καλώδιο.
• Τι διορθώνουν:Χαμένος χρόνος στο "πώς περνάμε μια γραμμή;" και αστοχίες πιλοτικής γραμμής σε μακροπρόθεσμη βάση.
• Τι να ψάξετε:Σωστή διάμετρος ράβδου για ακαμψία, σύστημα πέδησης για ελεγχόμενη απόδοση και πλαίσιο που είναι σταθερό κατά την ώθηση/τράβηγμα.

Β) Κύλινδροι ευθείας γραμμής και κύλινδροι τάφρου

• Τι κάνουν:Ανασηκώστε και οδηγήστε το καλώδιο από το έδαφος για να μειώσετε την τριβή και να προστατέψετε το τζάκετ.
• Τι διορθώνουν:Σύρετε ζημιά, εμπλοκή και ανομοιόμορφη δύναμη έλξης σε όλη τη διαδρομή.
• Τι να ψάξετε:Ονομαστικό φορτίο, σχεδιασμός ρουλεμάν και απόσταση κυλίνδρων που ταιριάζει με το βάρος του καλωδίου και τις συνθήκες διαδρομής.

Γ) Γωνιακοί κύλινδροι, κύλινδροι φρεατίων/κυψελών και προστασία εισόδου

• Τι κάνουν:Ελέγξτε την ακτίνα κάμψης στις γωνίες και προστατέψτε το καλώδιο στα σημεία εισόδου/εξόδου.
• Τι διορθώνουν:Λυγίστε παραβιάσεις, θρυμματισμένα μπουφάν στις άκρες και αιχμές τριβής στις γωνίες.
• Τι να ψάξετε:Λείες επιφάνειες κυλίνδρων, σταθερά πλαίσια και εύκολη αγκύρωση/τοποθέτηση.

Δ) Λαβές καλωδίων (έλκοντας κάλτσες) και κεφαλές έλξης

• Τι κάνουν:Μεταφέρετε ομοιόμορφα τη δύναμη έλξης στο καλώδιο (ή σε ένα μάτι/κεφάλι έλξης), μειώνοντας την τοπική πίεση.
• Τι διορθώνουν:Ολίσθηση, ζημιά στον αγωγό από αυτοσχέδιους κόμβους και μη ασφαλείς συνδέσεις έλξης.
• Τι να ψάξετε:Σωστό εύρος λαβής, ποιότητα πλέγματος, ασφαλής στερέωση και συμβατότητα με περιστροφείς.

Ε) Στριφτάρια, λύσεις κατά της συστροφής και διαχείριση γραμμής έλξης

• Τι κάνουν:Μειώστε τη μεταφορά περιστροφής και διατηρήστε το σύστημα έλξης ευθυγραμμισμένο.
• Τι διορθώνουν:Συστροφή, συστροφή και ασταθή έλξη.
• Τι να ψάξετε:Διαβάθμιση φορτίου που ταιριάζει με το σύστημα και ομαλή περιστροφή υπό τάση.

ΣΤ) Βαρούλκα, εξολκείς, καπάκια και μηχανές ώθησης/έλξης

• Τι κάνουν:Παρέχετε ελεγχόμενη πρόσφυση, ειδικά για μεγαλύτερες ή βαρύτερες έλξεις.
• Τι διορθώνουν:Χειροκίνητοι περιορισμοί έλξης, ασυνεπής ένταση και λάθη λόγω κόπωσης.
• Τι να ψάξετε:Έλεγχος ταχύτητας γραμμής, πέδηση, συμβατότητα με παρακολούθηση μέτρησης/τάσης και ασφαλής αγκύρωση.

Ζ) Εργαλεία «Υποστήριξης» που αποτρέπουν αθόρυβα καταστροφές

• Βάσεις τυμπάνων καλωδίων / χειρισμός ρολού:Αποτρέπει ζητήματα έλξης, "φυγής" από τύμπανο και πλευρικής φόρτωσης.
• Εργαλεία μέτρησης:Βοηθά στην επιβεβαίωση του μήκους της διαδρομής και στον σχεδιασμό της απόστασης κυλίνδρων και της σταδιοποίησης.
• Στρατηγική λίπανσης:Δεν είναι «εργαλείο» με την έννοια του μετάλλου, αλλά είναι ένας από τους μεγαλύτερους μειωτές τριβής που μπορείτε να ελέγξετε.

Πίνακας γρήγορης επιλογής

Χρησιμοποιήστε το ως γρήγορο φίλτρο κατά την αντιστοίχισηΕργαλεία έλξης ηλεκτρικών καλωδίωνστις συνθήκες εργασίας. (Συμβουλή: Εάν δεν είστε σίγουροι, δώστε προτεραιότητα στην προστασία και τον έλεγχο της τριβής—αυτά τα δύο μειώνουν περισσότερο την επανάληψη εργασίας.)

Μια πρακτική ροή εργασίας για τράβηγμα καλωδίου

Μια αγορά εργαλείου αποδίδει μόνο εάν η ροή εργασίας είναι πειθαρχημένη. Ακολουθεί μια ακολουθία φιλική προς το πεδίο που μπορείτε να τυποποιήσετε σε όλα τα πληρώματα.

Βήμα 1: Σχεδιασμός εκ των προτέρων (10–20 λεπτά που εξοικονομούν ώρες)

• Έρευνα διαδρομής:Μετρήστε τις στροφές, εντοπίστε τις σφιχτές γωνίες και επιβεβαιώστε τα σημεία εισόδου/εξόδου.
• Έλεγχος δεδομένων καλωδίου:Επιβεβαιώστε την εξωτερική διάμετρο, την ελάχιστη ακτίνα κάμψης και τη μέθοδο έλξης (πιάσιμο έναντι κεφαλής έλξης).
• Σχέδιο κυλίνδρου:Αποφασίστε τον τύπο του κυλίνδρου και την απόσταση. προσθέστε κυλίνδρους γωνίας/κορδώματος όπου αναμένονται αιχμές τριβής.
• Στρατηγική πιλοτικής γραμμής:Επιλέξτε προσέγγιση ραβδίου/ψαριού και, στη συνέχεια, αναβαθμίστε σε σχοινί/γραμμή έλξης, εάν χρειάζεται.
• Σχέδιο προστασίας:Προσδιορίστε τυχόν αιχμηρές άκρες, τραχιές βάσεις τάφρων ή μεταβάσεις που χρειάζονται προστατευτικά ή μανίκια εισόδου.

Βήμα 2: Ρύθμιση που αποτρέπει τη ζημιά του καλωδίου

• Εγκαταστήστε πρώτα την προστασία εισόδου:Μην «τραβάς μια φορά και δες». Προστατέψτε τις άκρες πριν τις αγγίξει το καλώδιο.
• Τοποθετήστε σκόπιμα τους κυλίνδρους:Πολύ λίγοι κύλινδροι αυξάνουν την έλξη. Οι πάρα πολλοί κακώς τοποθετημένοι κύλινδροι αυξάνουν τα σημεία εμπλοκής.
• Διατηρήστε την ευθυγράμμιση ευθεία στο βαρούλκο/εξολκέα:Η κακή ευθυγράμμιση αυξάνει το πλευρικό φορτίο και τη συστροφή.
• Χρησιμοποιήστε τις κατάλληλες λαβές και συνδέσεις:Αποφύγετε τους αυτοσχέδιους δεσμούς που συγκεντρώνουν το άγχος.

Βήμα 3: Εκτελέστε το τράβηγμα με ελεγχόμενη τάση

1. Ξεκινήστε αργά:Αφήστε το καλώδιο να «καθίσει» στη διαδρομή του κυλίνδρου πριν αυξήσετε την ταχύτητα.
2. Γωνίες παρακολούθησης:Τοποθετήστε ένα μέλος του πληρώματος σε κάθε θέση υψηλού κινδύνου για να παρακολουθείτε την κάμψη και την τριβή.
3. Διατήρηση επικοινωνίας:Ένα απλό πρωτόκολλο stop/slow/go αποτρέπει τις παρεξηγήσεις υπό θόρυβο και πίεση.
4. Σταματήστε αν δείτε ζημιά στο σακάκι:Μια παύση τώρα είναι φθηνότερη από μια βλάβη αργότερα.

Βήμα 4: Έλεγχοι μετά το τράβηγμα που μειώνουν τις επανακλήσεις

• Οπτική επιθεώρηση:Ελέγξτε την κατάσταση του μπουφάν στις γωνίες, τις εισόδους και τα γνωστά τραχιά τμήματα.
• Επιβεβαίωση δρομολόγησης:Βεβαιωθείτε ότι το καλώδιο κάθεται σωστά και δεν είναι υπό ακούσια συμπίεση.
• Τεκμηριώστε τη ρύθμιση:Οι φωτογραφίες της τοποθέτησης του κυλίνδρου και της προστασίας εισόδου βοηθούν στην αναπαραγωγή αυτού που λειτούργησε.

Έλεγχοι ασφάλειας και ποιότητας που εμποδίζουν την επανεπεξεργασία

Οι πιο ασφαλείς δουλειές είναι συνήθως οι εργασίες με την καλύτερη ποιότητα—επειδή και οι δύο βασίζονται στην προβλεψιμότητα και στις ελεγχόμενες δυνάμεις. Εδώ είναι πρακτικά χειριστήρια που ταιριάζουν στις καθημερινές λειτουργίες χωρίς να επιβραδύνουν τα πληρώματα.

Έλεγχος 1: Έλεγχος βαθμολογίας "Ασθενέστερος σύνδεσμος".

Κάθε σύστημα έλξης έχει ένα ασθενέστερο ονομαστικό εξάρτημα (λαβή, περιστροφή, σχοινί, κύλινδρος, σημείο αγκύρωσης). Αυτό το στοιχείο καθορίζει το ασφαλές σας όριο. Η αγορά από έναν προμηθευτή που παρέχει σαφείς αξιολογήσεις μειώνει τις εικασίες.

Έλεγχος 2: Κόρνερ πειθαρχία

Οι γωνίες είναι εκεί όπου συγκρούονται η τριβή, η ακτίνα κάμψης και η προστασία του καλωδίου. Εάν οι προϋπολογισμοί είναι περιορισμένοι, επενδύστε πρώτα σε γωνιακές λύσεις. Αυτό είναι επίσης όπου οι σταθεροί, σωστά βαθμολογημένοι κύλινδροι αποδίδουν γρήγορα.

Έλεγχος 3: Επίγνωση επαγόμενης τάσης (όπου ισχύει)

Σε ορισμένα περιβάλλοντα γραμμών και χορδών, η επαγόμενη ηλεκτρική ενέργεια μπορεί να είναι πραγματικός κίνδυνος. Μπορούν να χρησιμοποιηθούν εξειδικευμένα μπλοκ γείωσης ως μέρος του σχεδίου λειτουργίας όταν το απαιτεί η μέθοδος εργασίας—να ακολουθείτε πάντα τους κανόνες και τα πρότυπα ασφαλείας του ιστότοπού σας.

Σημειώσεις προμήθειας για αγοραστές

Εάν αγοράζετεΕργαλεία έλξης ηλεκτρικών καλωδίωνγια μια ομάδα μηχανικών, δείτε πώς να αξιολογήσετε τις επιλογές χρησιμοποιώντας κριτήρια που έχουν σημασία στο πεδίο — όχι μόνο σε έναν κατάλογο.

Ζητήστε πληροφορίες που μειώνουν τον κίνδυνο

• Ονομαστικό φορτίο και εύρος εφαρμογής:"Ποια είναι η βαθμολογία και πού δεν πρέπει να χρησιμοποιείται;"
• Λεπτομέρειες υλικού και ρουλεμάν:Το υλικό του κυλίνδρου επηρεάζει την προστασία του καλωδίου. Ο σχεδιασμός του ρουλεμάν επηρεάζει την τριβή και τη μακροζωία.
• Επιλογές διαμόρφωσης:Οι ρυθμίσεις σε ευθεία γραμμή έναντι γωνίας έναντι pithead δεν πρέπει να είναι "ενιαίες".
• Διαθεσιμότητα ανταλλακτικών:Ειδικά για κυλίνδρους, κουφώματα και κινούμενα συγκροτήματα.
• Συσκευασία για logistics εξαγωγής:Αποτρέπει τη ζημιά πριν καν φτάσουν τα εργαλεία στο χώρο.

Αγοράστε το «σύστημα», όχι μόνο το εργαλείο

Οι ρυθμίσεις με την καλύτερη απόδοση είναι τα ταιριαστά κιτ: ράβδος αγωγών → γραμμή πιλότου → σχοινί έλξης → περιστρεφόμενο → λαβή → κύλινδροι (ίσια + γωνία + είσοδος). Εάν ένας προμηθευτής μπορεί να σας βοηθήσει να καθορίσετε ένα πλήρες κιτ για τα κοινά προφίλ εργασίας σας, θα μειώσετε τις αναντιστοιχίες και τον επιτόπιο αυτοσχεδιασμό.

Όπου ταιριάζει ένας εξειδικευμένος κατασκευαστής

Εάν τα έργα σας περιλαμβάνουν επαναλαμβανόμενες υπόγειες εγκαταστάσεις, δρομολόγηση τάφρων ή χειρισμό καλωδίων που σχετίζονται με την κατασκευή γραμμής, αξίζει να συνεργαστείτε ένας κατασκευαστής που καλύπτει πολλές κατηγορίες εργαλείων—επειδή η συμβατότητα και οι αξιολογήσεις γίνονται ευκολότερες στη διαχείριση σε όλο το σύστημα.

Για παράδειγμα,Ningbo Lingkai Electric Power Equipment Co., Ltd. προσφέρει μια ευρεία γκάμα προϊόντων κάτω από τοΕργαλεία έλξης ηλεκτρικών καλωδίωνκατηγορίας, συμπεριλαμβανομένων των ράβδων αγωγών (για τη δημιουργία πιλοτικής γραμμής), των κυλίνδρων (για τη μείωση της τριβής), και σχετικά αξεσουάρ έλξης/χειρισμού—χρήσιμο όταν προσπαθείτε να τυποποιήσετε τα κιτ του πληρώματος σας αντί να αναμιγνύετε απαράμιλλα εξαρτήματα από πολλές πηγές.

FAQ

Τελικό Takeaway

Το καλύτεροΕργαλεία έλξης ηλεκτρικών καλωδίωνμην «τραβάς πιο δυνατά»—μειώνουν την τριβή, προστατεύουν τις επιφάνειες των καλωδίων, ελέγξτε την ακτίνα κάμψης και βοηθήστε τα πληρώματα να διατηρήσουν σταθερή ένταση. Εάν τυποποιήσετε ένα σύστημα εργαλείων γύρω από τις πιο συνηθισμένες διαδρομές σας, θα δείτε λιγότερα αδιέξοδα, λιγότερες ζημιές στο σακάκι και λιγότερες δαπανηρές επαναλήψεις.
