Τι είναι τα εργαλεία εγκατάστασης υπόγειων καλωδίων και πώς βελτιώνουν την απόδοση του έργου;

Περίληψη

Τα υπόγεια δίκτυα ηλεκτρικής ενέργειας και επικοινωνίας επεκτείνονται γρήγορα καθώς οι πόλεις επιδιώκουν ασφαλέστερες, πιο αξιόπιστες και οπτικά καθαρότερες υποδομές. Στο επίκεντρο αυτού του μετασχηματισμού βρίσκονταιΕργαλεία εγκατάστασης υπόγειων καλωδίων, που καθορίζουν όχι μόνο την ταχύτητα κατασκευής αλλά και την ασφάλεια, τη μακροζωία του καλωδίου και τη μακροπρόθεσμη απόδοση του συστήματος. Αυτό το άρθρο διερευνά το πλήρες οικοσύστημα των εργαλείων εγκατάστασης υπόγειων καλωδίων, συμπεριλαμβανομένων των παραλλαγών που διευρύνονται με λέξεις-κλειδιά, όπως τα υπόγεια εργαλεία έλξης καλωδίων, ο εξοπλισμός τοποθέτησης καλωδίων, τα συστήματα ράβδων αγωγών, τα βαρούλκα, οι κύλινδροι και οι συσκευές παρακολούθησης τάσης. Με βάση τις πρακτικές του κλάδου και τη λογική της μηχανικής, εξηγούμε πώς λειτουργούν αυτά τα εργαλεία, πού εφαρμόζονται και πώς να τα επιλέγουμε υπεύθυνα σύμφωνα με τα σύγχρονα πρότυπα EEAT. Η συζήτηση βασίζεται σε εμπειρογνωμοσύνη της κατασκευής απόNingbo Lingkai Electric Power Equipment Co., Ltd.και επικεντρώνεται στην πρακτική αξία και όχι σε ισχυρισμούς προώθησης.

Πίνακας περιεχομένων

• Κατανόηση των εργαλείων εγκατάστασης υπόγειων καλωδίων
• Γιατί η υπόγεια εγκατάσταση απαιτεί εξειδικευμένο εξοπλισμό
• Επεξηγημένες κατηγορίες λέξεων-κλειδιών και εργαλείων
• Βασικοί τύποι εργαλείων εγκατάστασης υπόγειων καλωδίων
• Πώς αυτά τα εργαλεία βελτιώνουν την ασφάλεια και την ακεραιότητα του καλωδίου
• Κριτήρια Επιλογής για Διαφορετικά Σενάρια Έργων
• Συγκριτικός πίνακας κοινών εργαλείων εγκατάστασης
• Βιομηχανικές εφαρμογές και περιπτώσεις χρήσης
• Θεωρήσεις EEAT στην κατασκευή και χρήση εργαλείων
• Συχνές Ερωτήσεις
• Συμπέρασμα και επόμενα βήματα

Κατανόηση των εργαλείων εγκατάστασης υπόγειων καλωδίων

Τα Εργαλεία Εγκατάστασης Υπόγειων Καλωδίων αναφέρονται σε μια εξειδικευμένη ομάδα μηχανικών και υδραυλικών συσκευών που έχουν σχεδιαστεί για να καθοδηγούν, να τραβούν, να προστατεύουν και να τεντώνουν ηλεκτρικά καλώδια ή καλώδια επικοινωνίας που είναι εγκατεστημένα κάτω από το επίπεδο του εδάφους. Σε αντίθεση με τα εναέρια εργαλεία χορδών, τα υπόγεια συστήματα λειτουργούν σε περιορισμένα περιβάλλοντα όπως αγωγοί, αγωγοί, τάφροι και σήραγγες.

Αυτά τα εργαλεία έχουν σχεδιαστεί για να διαχειρίζονται την τριβή, την ακτίνα κάμψης, την τάση εφελκυσμού και την ακρίβεια ευθυγράμμισης. Η ακατάλληλη χρήση εργαλείων μπορεί να οδηγήσει σε ζημιά στο περίβλημα του καλωδίου, αστοχία μόνωσης ή πρόωρη γήρανση, καθιστώντας την επιλογή εργαλείου μια κρίσιμη απόφαση μηχανικής και όχι μια υλικοτεχνική σκέψη.

Γιατί η υπόγεια εγκατάσταση απαιτεί εξειδικευμένο εξοπλισμό

Η εγκατάσταση καλωδίων υπόγεια εισάγει προκλήσεις που απουσιάζουν στα εναέρια συστήματα. Αυτά περιλαμβάνουν αόρατες διαδρομές δρομολόγησης, υψηλότερους συντελεστές τριβής, περιορισμένα σημεία πρόσβασης και αυστηρότερες απαιτήσεις ασφαλείας. Τα Εργαλεία Υπόγειας Εγκατάστασης Καλωδίων έχουν σχεδιαστεί ειδικά για την αντιμετώπιση αυτών των ζητημάτων.

• Μειωμένη ορατότητα και περιορισμένες επιλογές διόρθωσης μόλις ξεκινήσει η εγκατάσταση
• Υψηλότερη μηχανική καταπόνηση λόγω τριβής και κάμψεων του αγωγού
• Μεγαλύτερος κίνδυνος ζημιάς στο καλώδιο που σχετίζεται με τη θερμότητα και την υγρασία
• Αυστηρότεροι κανονισμοί αστικής ασφάλειας και περιβάλλοντος

Επεξηγημένες κατηγορίες λέξεων-κλειδιών και εργαλείων

Για να κατανοήσετε πλήρως το πεδίο εφαρμογής των Εργαλείων Υπόγειας Εγκατάστασης Καλωδίων, είναι χρήσιμο να επεκτείνουμε την ορολογία που χρησιμοποιείται συνήθως στον κλάδο. Αυτές οι παραλλαγές συχνά περιγράφουν λειτουργίες παρά εντελώς ξεχωριστά προϊόντα.

• Υπόγεια εργαλεία έλξης καλωδίων
• Εξοπλισμός τοποθέτησης καλωδίων για υπόγεια συστήματα
• Βαρούλκα καλωδίων και μηχανήματα έλξης
• Συστήματα ραβδώσεων αγωγών και αγωγών
• Κύλινδροι καλωδίων για είσοδο τάφρου και αγωγών
• Συσκευές ελέγχου και παρακολούθησης τάσης

Βασικοί τύποι εργαλείων εγκατάστασης υπόγειων καλωδίων

• Βαρούλκα καλωδίων– Παρέχετε ελεγχόμενη δύναμη έλξης για εγκαταστάσεις μεγάλων αποστάσεων
• Ράβδοι αγωγών– Χρησιμοποιείται για την καθοδήγηση των πιλοτικών γραμμών μέσω αγωγών πριν από το τράβηγμα του καλωδίου

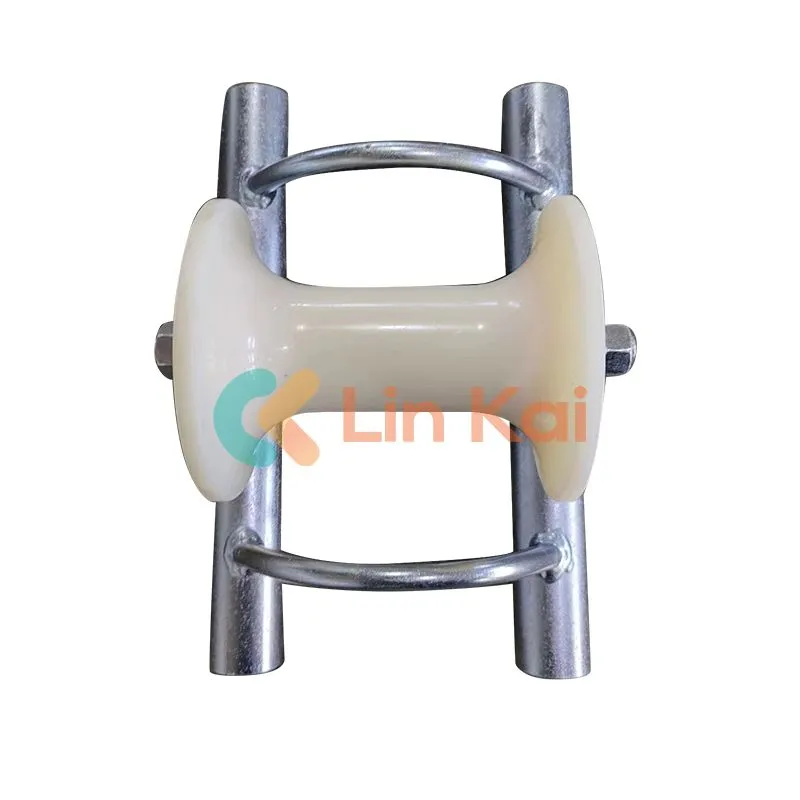

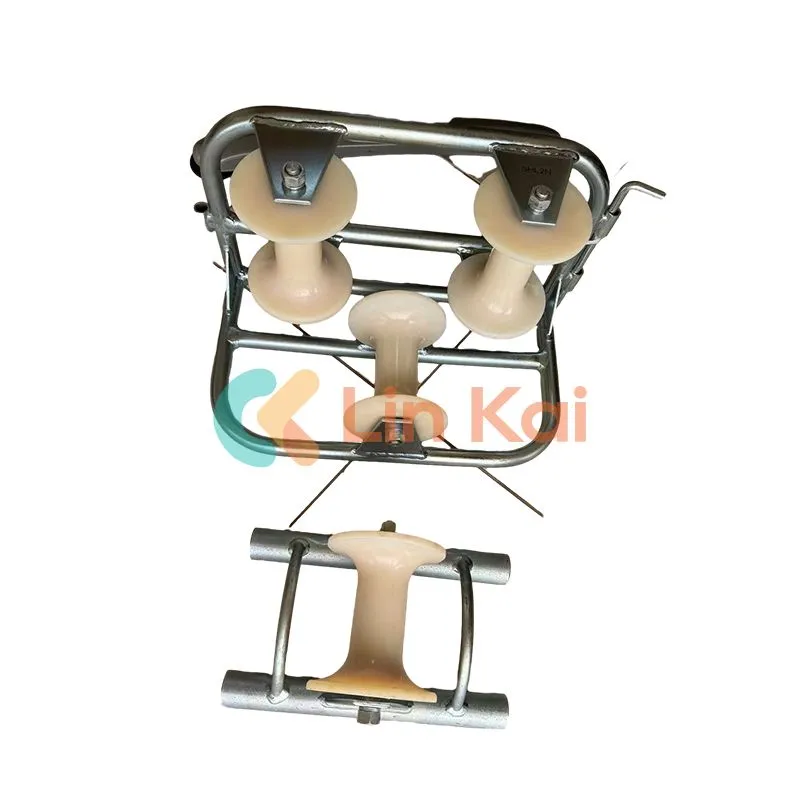

• Κύλινδροι καλωδίων– Μειώστε την τριβή και προστατέψτε τις θήκες των καλωδίων στα σημεία εισόδου και εξόδου
• Λαβές έλξης– Ασφαλίστε ομοιόμορφα τα καλώδια κατά τη διάρκεια τεντωμένων έλξεων
• Μετρητές τάσης– Παρακολουθήστε τη δύναμη έλξης για να αποφύγετε την υπέρβαση των ορίων του καλωδίου

Πώς αυτά τα εργαλεία βελτιώνουν την ασφάλεια και την ακεραιότητα του καλωδίου

• Ο χαμηλότερος χειροκίνητος χειρισμός μειώνει τον κίνδυνο τραυματισμού
• Η ελεγχόμενη τάση εμποδίζει το τέντωμα του αγωγού
• Η βελτιστοποιημένη ακτίνα κάμψης προστατεύει τα μονωτικά στρώματα
• Η μειωμένη τριβή ελαχιστοποιεί τη συσσώρευση θερμότητας κατά το τράβηγμα

Κριτήρια Επιλογής για Διαφορετικά Σενάρια Έργων

• Διάμετρος και βάρος καλωδίου
• Μήκος διαδρομής και αριθμός στροφών
• Υλικό αγωγού και κατάσταση εσωτερικής επιφάνειας
• Περιορισμοί αστικής έναντι αγροτικής εγκατάστασης

Συγκριτικός πίνακας κοινών εργαλείων εγκατάστασης

Βιομηχανικές εφαρμογές και περιπτώσεις χρήσης

• Αστικά δίκτυα διανομής ηλεκτρικής ενέργειας
• Συνδέσεις δικτύου ανανεώσιμων πηγών ενέργειας
• Υποδομή βιομηχανικών εγκαταστάσεων
• Συστήματα τηλεπικοινωνιών και οπτικών ινών

Θεωρήσεις EEAT στην κατασκευή και χρήση εργαλείων

Από την άποψη της ΕΕΑΤ, τα Εργαλεία Υπόγειας Εγκατάστασης Καλωδίων πρέπει να υποστηρίζονται από επαληθεύσιμη τεχνογνωσία, διαφανείς διαδικασίες παραγωγής και αποδεδειγμένη απόδοση πεδίου. Κατασκευαστές όπωςNingbo Lingkai Electric Power Equipment Co., Ltd.ευθυγραμμίστε τον σχεδιασμό του προϊόντος με τα διεθνή πρότυπα εγκατάστασης και τις πραγματικές απαιτήσεις μηχανικής.

Συχνές Ερωτήσεις

Τι καθορίζει τη σωστή δύναμη έλξης για υπόγεια καλώδια;

Η δύναμη έλξης καθοδηγείται από το βάρος του καλωδίου, το μήκος του αγωγού, τον συντελεστή τριβής και τον αριθμό και την ακτίνα των στροφών. Στην πράξη, οι εγκαταστάτες χρησιμοποιούν παρακολούθηση τάσης και υπολογισμοί διαδρομής για να διατηρείται η έλξη φορτίων εντός των επιτρεπόμενων ορίων του κατασκευαστή του καλωδίου.

Πώς μπορώ να επιλέξω ανάμεσα σε ένα βαρούλκο capstan και ένα βαρούλκο τυμπάνου;

Ένα βαρούλκο capstan προτιμάται συχνά όταν χρειάζεστε συνεχές τράβηγμα με καλό έλεγχο και την ικανότητα να διαχειρίζεστε μεγάλες έλξεις χρησιμοποιώντας βρόχο σχοινιού σύστημα. Τα βαρούλκα τυμπάνου είναι κοινά όταν θέλετε η γραμμή έλξης να είναι αποθηκευμένη στο ίδιο το τύμπανο. Η απόφασή σας θα πρέπει να λάβει υπόψη τη διάταξη του ιστότοπου, το μήκος έλξης, ανάγκες διαχείρισης γραμμής και πώς σκοπεύετε να ελέγξετε την ένταση.

Χρειάζομαι πραγματικά αγωγό ή μπορώ απλώς να ψαρέψω μια πετονιά μέσα από τον αγωγό;

Για σύντομους, καθαρούς, ευθύγραμμους αγωγούς, το ψάρεμα με πετονιά μπορεί να λειτουργήσει. Αλλά μια ράβδος αγωγών (σύστημα ράβδου αγωγών) είναι πολύ πιο αξιόπιστη για μεγαλύτερο χρονικό διάστημα διαδρομές, παλαιότεροι αγωγοί ή διαδρομές με πολλαπλές στροφές. Μειώνει τις δοκιμές και τα σφάλματα, μειώνει τον χρόνο εργασίας και βοηθά στην αποφυγή ζημιών που προκαλούνται από αυτοσχέδιο τράβηγμα.

Ποια είναι η διαφορά μεταξύ των λαβών έλξης καλωδίων, των διχτυωτών κάλτσων και των περιστρεφόμενων συνδέσμων;

Οι λαβές έλξης (δικτυωτές κάλτσες) κατανέμουν το φορτίο σε ένα μεγαλύτερο τμήμα του χιτωνίου του καλωδίου για να μειώσουν την τοπική πίεση. Οι περιστρεφόμενοι σύνδεσμοι βρίσκονται μεταξύ των γραμμή έλξης και λαβή για μείωση της συστροφής, που έχει σημασία όταν τραβάτε από τις στροφές ή όταν το σχοινί μπορεί να περιστραφεί. Χρησιμοποιούνται μαζί, μπορούν να προστατεύσουν τόσο την ακεραιότητα του καλωδίου όσο και την ποιότητα εγκατάστασης.

Πώς μπορούν οι κύλινδροι καλωδίων να αποτρέψουν τη ζημιά του καλωδίου στα σημεία εισόδου του αγωγού;

Τα σημεία εισόδου είναι περιοχές υψηλού κινδύνου επειδή το καλώδιο μεταβαίνει από τον ελεύθερο χώρο σε έναν περιορισμένο αγωγό. Οι κύλινδροι οδηγούν ομαλά το καλώδιο, μειώνουν το τζάκετ γδαρσίματα και διατηρούν ασφαλέστερη ακτίνα κάμψης. Αυτό είναι ιδιαίτερα σημαντικό για βαριά καλώδια MV/HV ή όταν η διαδρομή στρίβει αμέσως μετά την είσοδο.

Πότε πρέπει να χρησιμοποιήσω λιπαντικό και ποιος τύπος είναι κατάλληλος;

Το λιπαντικό χρησιμοποιείται συνήθως όταν η τριβή αναμένεται να είναι υψηλή: μεγάλες διαδρομές αγωγών, πολλαπλές στροφές, τραχιά εσωτερικά αγωγών ή μεγαλύτερες διαμέτρους καλωδίων. Χρησιμοποιήστε ένα εγκεκριμένο από καλώδιο λιπαντικό έλξης συμβατό με το υλικό του καλωδίου σας και τις τοπικές περιβαλλοντικές απαιτήσεις. Αποφύγετε τα «γενικά» λιπαντικά που μπορεί να υποβαθμίσει τα μπουφάν ή να αφήσει υπολείμματα.

Πώς υπολογίζω την τριβή και την τάση πριν ξεκινήσει το τράβηγμα;

Μια αξιολόγηση πριν από την έλξη συνήθως περιλαμβάνει χαρτογράφηση διαδρομής, καταμέτρηση στροφών, επιθεώρηση αγωγού και μέθοδο εκτίμησης τάσης (συχνά με βάση το βάρος του καλωδίου, υποθέσεις τριβής και πολλαπλασιαστές κάμψης). Για έλξεις υψηλότερου κινδύνου, οι ομάδες μπορούν να συνδυάσουν αυτές τις εκτιμήσεις με μέτρηση τάσης σε πραγματικό χρόνο κατά την εγκατάσταση για την επικύρωση των υποθέσεων και την αποφυγή υπερφόρτωσης.

Ποια εργαλεία βοηθούν στη διατήρηση της ελάχιστης ακτίνας κάμψης κατά την εγκατάσταση;

Η ακτίνα κάμψης προστατεύεται μέσω της σωστής επιλογής κυλίνδρων, των γωνιακών κυλίνδρων όπου συμβαίνουν αλλαγές κατεύθυνσης και των ελεγχόμενων μεθόδων έλξης που αποφεύγουν τα ξαφνικά τραντάγματα. Για ευαίσθητα καλώδια, οι εγκαταστάτες μπορούν να προσθέσουν οδηγούς ακτίνας ή να χρησιμοποιήσουν τροχαλίες σχεδιασμένες να διατηρούν μεγαλύτερες ακτίνες, μειώνοντας τον κίνδυνο εσωτερικού αγωγού και ζημιά στη μόνωση.

Πώς μπορώ να ξέρω αν ο αγωγός είναι καθαρός πριν τραβήξω το καλώδιο;

Τα κοινά βήματα περιλαμβάνουν τη ράβδωση του αγωγού, το τράβηγμα ενός μανδρελιού (για να επιβεβαιωθεί η εσωτερική απόσταση) και η χρήση μιας δοκιμαστικής γραμμής έλξης. Σε δύσκολα περιβάλλοντα, οι ομάδες μπορούν χρησιμοποιήστε εργαλεία επιθεώρησης αγωγών, όπως κάμερες αγωγών. Η έγκαιρη επιβεβαίωση της κατάστασης του αγωγού είναι ένας από τους απλούστερους τρόπους για την αποφυγή διακοπής της έλξης και ζημιάς του καλωδίου.

Τι είναι μια «πιλοτική γραμμή» και γιατί είναι σημαντική;

Μια πιλοτική γραμμή είναι η αρχική ελαφριά γραμμή που τοποθετείται μέσω ενός αγωγού για να δημιουργήσει μια διαδρομή για ισχυρότερα σχοινιά έλξης και, τελικά, το ίδιο το καλώδιο. Ένα καλοστημένο Η πιλοτική γραμμή μειώνει την αβεβαιότητα εγκατάστασης, επιτρέπει τη σταδιακή έλξη σε ισχύ και βοηθά στη διατήρηση της τελικής έλξης του καλωδίου ελεγχόμενη και προβλέψιμη.

Πώς μπορώ να μειώσω τον κίνδυνο στρίψιμο του καλωδίου ή «ανοιχτό άνοιγμα» κατά τη διάρκεια ενός τραβήγματος;

Ο κίνδυνος συστροφής μειώνεται με τη χρήση περιστρεφόμενων βυσμάτων, τη διατήρηση του σχοινιού έλξης ευθυγραμμισμένο, τη σωστή διαχείριση της πληρωμής και την αποτροπή της περιστροφής του σχοινιού. Ελεγχόμενο τράβηγμα η ταχύτητα παίζει επίσης ρόλο. Εάν η συστροφή αγνοηθεί, μπορεί να μεταφραστεί σε εσωτερικό άγχος και πιθανά μακροπρόθεσμα προβλήματα απόδοσης.

Ποια εργαλεία εγκατάστασης υπόγειων καλωδίων έχουν μεγαλύτερη σημασία για έλξεις μεγάλων αποστάσεων;

Για εργασίες μεγάλων αποστάσεων, το σύστημα πυρήνα περιλαμβάνει συνήθως ένα βαρούλκο κατάλληλου μεγέθους, βαθμονομημένη επιτήρηση τάσης, σχοινί έλξης υψηλής ποιότητας, σωστές λαβές και περιστρεφόμενους μηχανισμούς, και εργαλεία διαχείρισης τριβής όπως κύλινδροι και λιπαντικό. Πολλά έργα επωφελούνται επίσης από πρακτικές σχεδιασμού διαδρομής και σταδιακά τραβήγματα για τη διατήρηση των φορτίων εντός ασφαλών ορίων.

Ποια τεκμηρίωση πρέπει να παρέχει ένας αξιόπιστος προμηθευτής εργαλείων;

Αναζητήστε σαφείς προδιαγραφές (ονομαστικά φορτία, υλικά, διαστάσεις), οδηγίες λειτουργίας, οδηγίες συντήρησης και πληροφορίες διασφάλισης ποιότητας. Κατασκευαστές όπωςNingbo Lingkai Electric Power Equipment Co., Ltd.συνήθως υποστηρίζουν εργαλεία με τεχνική τεκμηρίωση που βοηθά τους εργολάβους να επιλέγουν και να χρησιμοποιούν τον εξοπλισμό με υπευθυνότητα, που ευθυγραμμίζεται καλά με τις προσδοκίες της ΕΕΑΤ για διαφάνεια και τεχνογνωσία.

Πώς μπορώ να διατηρήσω τα Εργαλεία εγκατάστασης υπόγειων καλωδίων για να παρατείνω τη διάρκεια ζωής;

Η βασική συντήρηση περιλαμβάνει καθαρισμό μετά τη χρήση (ειδικά υπολείμματα λιπαντικού), έλεγχο των κυλίνδρων για ομαλή περιστροφή, επιθεώρηση λαβών για σπασμένα νήματα, επαλήθευση βαρούλκου εξαρτήματα και συστήματα πέδησης, καθώς και τα εργαλεία αποθήκευσης στεγνά για την αποφυγή διάβρωσης. Οι τακτικές επιθεωρήσεις μειώνουν επίσης τον κίνδυνο αστοχίας σε λειτουργίες υψηλού φορτίου.

Είναι δυνατή η επαναχρησιμοποίηση σχοινιών και λαβών με ασφάλεια;

Συχνά ναι, αλλά μόνο μετά από έλεγχο. Τα σχοινιά θα πρέπει να ελέγχονται για τριβή, πεπλατυσμένα τμήματα, μόλυνση ή σπασμένες ίνες. Οι λαβές πρέπει να επιθεωρούνται για ζημιές και ακρίβεια τοποθέτησης. Οι πολιτικές επαναχρησιμοποίησης θα πρέπει να ακολουθούν τις οδηγίες του κατασκευαστή και τα πρωτόκολλα ασφάλειας του εργοταξίου, ειδικά όταν τραβάτε καλώδια βαρύτερης ή υψηλότερης τάσης.

Συμπέρασμα και επόμενα βήματα

Τα Εργαλεία Υπόγειας Εγκατάστασης Καλωδίων είναι απαραίτητα για σύγχρονα έργα υποδομής, επηρεάζοντας την αποτελεσματικότητα, την ασφάλεια και τη μακροπρόθεσμη αξιοπιστία. Η επιλογή των κατάλληλων εργαλείων και συνεργατών μειώνει σημαντικά τον λειτουργικό κίνδυνο.

Εάν αξιολογείτε εξοπλισμό για έργα υπόγειων καλωδίων ή χρειάζεστε εξατομικευμένη τεχνική καθοδήγηση,επικοινωνήστε μαζί μαςγια να συζητήσουμε λύσεις σχεδιασμένες για πραγματικές συνθήκες εγκατάστασης.
